7x24小時服務熱線
13520382660
1 界面劑概述
1)含義：
界面劑主要是用來處理混凝土、加氣混凝土、灰砂磚及粉煤灰磚、聚苯板甚至瓷磚、鋼鐵等表面的材料，它能充分浸潤墻體基層，使基層變得粗糙、密實，提高光滑基層界面附著力、防止吸水基層吸水過快，解決由于這些表面吸水特性或光滑引起界面不易粘結，抹灰空鼓、開裂、剝落等問題。
2)分類：
①干粉狀界面劑
②乳液型界面劑(分為單組分和多組分)：常用的有VAE(醋酸乙烯-乙烯共聚乳液)乳液型界面劑、丙烯酸乳液型界面劑。
3)應用經驗：
①首先，關鍵是要知道用于什么基面，采取什么施工方式，再選擇用什么材料，不是有一個界面劑配方就什么都用的上。如果用抹刀抹(單組分常用施工方式)，就不用擔心界面劑過稠，配方中加水量一般較低(25%左右)，抹完后界面劑沒干時，馬上抹砂漿，粘結力是最好的;如果用刷子刷涂施工，就不能用粗砂，多加一些膠粉，提高用水量(40%左右)，但是成本會提高;還有就是用噴槍噴涂施工。

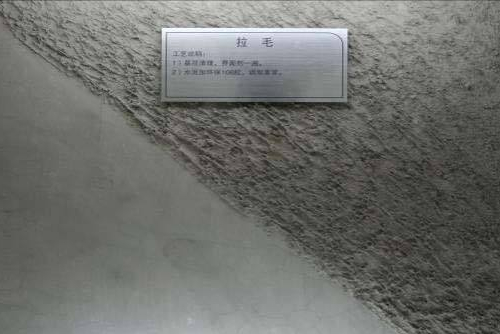

②界面劑用粗砂會比細砂強度高些;如果膠粉質量不好，很難做出界面拉毛效果。
③瓷磚、鋼鐵上用的界面劑，最好用雙組分的乳液型界面劑(環氧膠粘劑)、再用雙組分水泥基粘結劑;直接用干粉水泥基界面劑不保險，一點受力可能使整塊全掉，而且成本過高。
④現在薄抹灰外墻保溫系統中使用的保溫材料為膨脹聚苯板(EPS)或擠塑聚苯板(XPS)。EPS板一般直接用膠粘劑粘上墻，也有根據實際情況使用界面劑的;通常XPS板表面有一層致密的皮，粘結性很差，所以都要求使用改性聚合物乳液界面劑(水泥基界面劑便宜，但是噴到板面上后有起粉現象，不利于粘結，原因大概是由于涂層太薄，失水過快，水泥得不到充分水化導致)，但如果粘結砂漿非常好，用毛面的擠塑板的話也可以不用界面劑。
⑤XPS板乳液界面劑用幾種乳液和水混合就行，一般多選擇VAE乳液，與水拌和，吸水率一般的基層就少用點乳液，吸水率大的基層就多加點乳液，然后加少量消泡劑、纖維素醚之類的，要是需要放一段時間再加點防霉劑等。做出來之后的界面劑和水泥砂漿攪拌也叫界面劑，根據實際情況可用在其他方面。要注意的一點是，乳液加入量的濃度不要太高，否則界面劑結膜反而會起到相反的效果。
⑤現在市場上的液體界面劑價位很寬，一兩千到一兩萬的都有，而普通干粉界面劑幾百的都有。
2 界面劑標準規范
1)JC/T 907-2002《混凝土界面處理劑》
①本標準規定了混凝土界面處理劑的分類和標記、要求、試驗方法、檢驗規則及包裝、標志和貯存。
②規定的物理力學性能主要有：壓剪粘結強度(7d、14d)、拉伸粘結強度(7d、14d、浸水處理、熱處理、凍融循環處理、堿處理)、晾置時間(加氣混凝土界面有要求)。
③出廠檢驗包括外觀、7d剪切粘結強度、7d未處理的拉伸粘結強度。
2)CAS 126-2005《膠粉聚苯顆粒復合型外墻外保溫系統》
該標準中“5.11 保溫層界面砂漿(表28)”規定了用于該系統的界面砂漿性能指標：拉伸粘結強度(與水泥砂漿試塊、與聚苯板、與膠粉聚苯顆粒粘結找平漿料試塊);“6.10 保溫層界面砂漿”規定了試驗方法。
3)JG 158-2004《膠粉聚苯顆粒外墻外保溫系統》
該標準中“5.2 界面砂漿(表4)” 規定了用于該系統的界面砂漿性能指標：壓剪粘結強度(原強度、耐水、耐凍融);“6.2 界面砂漿”規定了試驗方法;出廠檢驗項目為壓剪粘結原強度。
3 界面劑參考配方
1)干粉界面劑配方：
基本配方組成
水泥P.O. 42.5R 砂10目以上(通常40～100) 乳膠粉 纖維素醚
350～500 580～400 3～20 2～3
其他配方組成(可根據實際情況加入或者不加)
粉煤灰、碳酸鈣、灰鈣粉--主要用于改善級配，優化配方
甲酸鈣--冬季提高早期強度
淀粉醚--改善施工性
2)液體界面劑配方：
種類繁多，就不詳細介紹了。我用的最多的是環氧樹脂，加入二丁脂、二甲苯、乙二胺、粉料等調制而成。
界面劑概述 界面砂漿配方 最新評論:
熱線：13520382660
手機：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區琉璃河肖場村北區44號
