一、自流平水泥/砂漿簡介及分類S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿是一種可以提供一個可以鋪設終飾面層(如地毯、木地板等)的平整光滑的地板表面。其關鍵的性能要求有快硬和低收縮等。市場上有不同的地面系統(tǒng)，如水泥基、石膏基或它們的混合物。本文中我們將集中討論具有流平性能的可流動系統(tǒng)。可流動的水硬性地面(如果做為最終覆蓋層稱為面層材料;如果做為中間過渡層成為墊層材料)一般統(tǒng)稱為：水泥基自流坪(面層)和水泥基自流坪(墊層)。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

二、產(chǎn)品的材料組成及其典型配比S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿是以水泥為基料，與其它改性材料經(jīng)高度復配而制成的水凝硬性復合材料。目前現(xiàn)有的各種配方雖各不相同，配方各異，但總體上材料S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　離不開下述所列種類，原理大致相同。主要由以下六大部分組成：(1)混合膠凝材料，(2)礦物填料，(3)調(diào)凝劑，(4)流變改性劑，(5)增強組分，(6)水組成，下面是一些廠家的典型配比。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

1S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	混合膠凝材料系統(tǒng)S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	30－40%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	高鋁水泥S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 普通硅酸鹽水泥S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 a-半水石膏/硬石膏S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
2S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	礦物填料S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	55－68%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	石英砂S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 碳酸鈣粉S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
3S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	調(diào)凝劑S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	~0.5%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	緩凝劑-酒石酸S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 促凝劑-碳酸鋰S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
4S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	流變改性劑S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	~0.5%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	超塑化劑-減水劑S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 消泡劑S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司 穩(wěn)定劑S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
5S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	增強組份S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	1－4%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	可再分散膠粉S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
6S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司		20%-25%S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	水S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司  S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

三、配方及材料功能性說明S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿是最復雜的水泥砂漿配方。一般由10種以上的組份構成，下面是水泥基自流坪(墊層) 的配方S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　Self-Leveling Underlay MortarS6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　水泥基自流坪(墊層)S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

Raw Material原材料S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	Dosage 比例S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
OPC普硅水泥42.5RS6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	28S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
HAC625 高鋁水泥CA-50S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	10S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Quartz Sand石英砂 (70-140mesh)S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	41.11S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Calcium Carbonate碳酸鈣(500mesh)S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	16.2S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Hemihydrate Gypsum半水石膏S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	1S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Anhydrite無水石膏（硬石膏）S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	6S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Latex Powder乳膠粉AXILATTMHP8029S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	1.5S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Cellulose Ether纖維素醚MHPC500PFS6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	0.06S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Superplasticizer 減水劑SMF10S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	0.6S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Defoamer消泡劑AXILATTMDF 770 DDS6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	0.2S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Tartaric Acid酒石酸200目S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	0.18S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Lithium Carbonate碳酸鋰800目S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	0.15S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Calcium Hydrate熟石灰S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	1S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
Total總量S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司	100S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　注：5℃以上施工。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(1)其膠凝材料系統(tǒng)一般由普通硅酸鹽水泥(OPC)、高鋁水泥(CAC)和硫酸鈣混合而成，以提供足夠的鈣、鋁和硫來形成鈣釩石。這是因為鈣釩石的形成有三個主要特點，即 (1) 形成速度快，(2) 高結合水能力，和 (3) 補充收縮的能力，完全符合自流平水泥/砂漿必須提供的宏觀性能要求。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(2)自流平水泥/砂漿顆粒級配需要將較粗的填料(如石英砂)和磨得更細的填料(如磨細碳酸鈣粉)配合使用，以達到最佳的密實性效果。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(3)自流平水泥/砂漿里面產(chǎn)生的硫酸鈣是使用?-半水石膏(?-CaSO4•½H2O)或硬石膏(CaSO4);，它們能以足夠快的速度釋放硫酸根而無需增加用水量。經(jīng)常問道的一個問題是為什么不能使用?-半水石膏(與?-半水石膏具有相同的化學組成)，它比?-半水石膏更容易獲得而且價格也便宜。但問題在于?-半水石膏的高空隙率會顯著增加用水量，從而導致硬化砂漿強度的下降。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(4)可再分散膠粉是自流平水泥/砂漿的關鍵成分。它可以提高流動性、表面耐磨性、拉拔強度和抗折強度。此外，它還可以降低彈性模量，從而減小系統(tǒng)的內(nèi)部應力。可再分散膠粉必須能夠形成堅固的聚合物膜。高性能的自流平水泥/砂漿產(chǎn)品含有最高達8%的可再分散膠粉，并以高鋁水泥為主。這種產(chǎn)品可以保證快速凝結硬化和24小時后的高早期強度，從而滿足第二天進行施工作業(yè)的要求，如翻新工程。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(5)自流平水泥/砂漿即需要通過促凝劑(如碳酸鋰)達到早期水泥凝結強度，又需要通過緩凝劑(如酒石酸)來減緩石膏凝結速度。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(6)超塑化劑(聚羧酸減水劑)在自流平水泥/砂漿里起到減水作用因而提供流動和找平性能。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(7)消泡劑不僅可以減少含氣量提高最終后期強度，還可以獲得均勻、光滑和堅固的表面。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(8)少量的穩(wěn)定劑(如纖維素醚)可以防止砂漿的離析和表皮的形成，從而造成對最終表面性能的負面影響。可再分散膠粉會進一步改善流動性能并對強度起到促進作用。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

四、產(chǎn)品的質(zhì)量要求及其技術關鍵S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　1、自流平水泥/砂漿的基本要求S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(1)具有良好的流動性，在幾毫米厚的情況下，具有較好的流平性，并且S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　漿體具有較好的穩(wěn)定性，使之盡量減少產(chǎn)生離析、分層、泌水、泛泡等不良現(xiàn)象，S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　并且要保證具有足夠的可使用時間，通常在40 分鐘以上，以便于施工操作。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(2)平整度要好，并且表面無明顯缺陷。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(3)作為地面材料，其抗壓強度、耐磨性、抗沖擊性、耐水性等物理力學S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　性能應達到一般室內(nèi)建筑地面的要求。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(4)耐久性要好。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(5)施工簡便、速度快、省時、省工。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　2、自流平水泥/砂漿的主要技術性能S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(1)流動度S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　流動度是反映自流平水泥/砂漿性能的重要指標。一般流動度大于210～260mm。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(2)漿體穩(wěn)定性S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　該指標是反映自流平水泥/砂漿穩(wěn)定性的指標。將拌好的漿料倒在水平放置的玻璃板上，20 分鐘后觀察，應無明顯的泌水、分層、離析、翻泡等現(xiàn)象。該指標對材料成型后的表面狀況及耐久性影響較大。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(3)抗壓強度S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　作為地面材料，該指標必須符合水泥地面的施工規(guī)范，國內(nèi)普通水泥砂漿面S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　層地面要求為抗壓強度15MPa 以上，水泥混凝土面層抗壓強度為20MPa 以上。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(4)抗折強度S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　工業(yè)用自流平水泥/砂漿抗折強度應大于6Mpa。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(5)凝結時間S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿的凝結時間，確定漿體攪拌均勻后，保證其使用時間在40 分鐘以上，操作性就不受影響。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(6)抗沖擊性S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿應能耐受正常的交通往來的人體及搬運物品產(chǎn)生的碰撞，地面抗沖擊性大于等于4 焦耳。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(7)耐磨性S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿作為地面面層材料，必須耐受正常的地面交通往來。由于其流平層較薄，在地面基層堅實的情況下，其承載作用力主要在表面，而不是在體積上。因此其耐磨性比抗壓強度還重要。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(8)對基層的粘結拉伸強度S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　自流平水泥/砂漿與基層的粘結強度，直接關系到漿體硬化后是否會出現(xiàn)空鼓、脫落現(xiàn)象，對該材料的耐久性影響較大。在實際施工過程中，涂刷地面界面劑，使之達到一個較適應自流平材料施工的條件。國內(nèi)水泥地面自流平材料的粘結拉伸強度通常為0.8MPa 以上。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(9)抗裂性S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　抗裂性是自流平水泥/砂漿的一個關鍵指標，其大小關系到自流平材料硬化后，是否產(chǎn)生裂紋、空鼓、脫落等現(xiàn)象。能否正確的評價自流平材料的抗裂性，關系到能否正確評價自流平材料產(chǎn)品的成敗。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

5、自流平水泥/砂漿的施工S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(1)基層處理S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　將基層清理干凈，除去浮灰、油跡等不利粘結的物質(zhì)。若基層坑洼較大，需做補平處理。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(2)表面處理S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　在清理過的基層地面上涂刷2遍地面界面劑。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

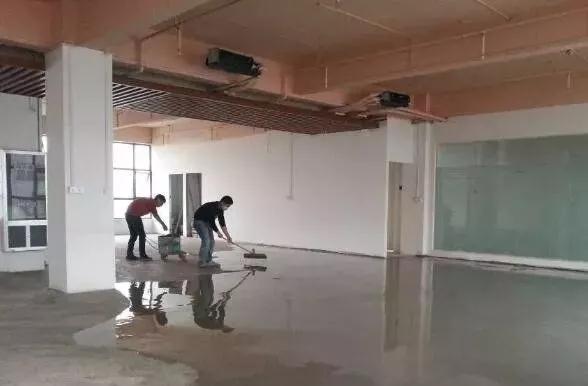

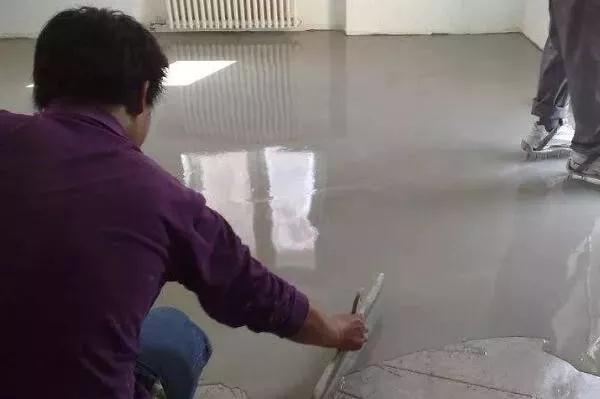

　　(3)流平施工S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　按照材料的用量，水固比(或液固比)及施工面積計算各種材料用量，用攪拌機攪拌均勻，將攪拌好的漿體倒于地面上，接茬處可輕輕刮平。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　(4)養(yǎng)護S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　根據(jù)各種自流平材料的要求進行養(yǎng)護即可。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

　　該配方數(shù)據(jù)，準確可靠但不排除由于其他原料的產(chǎn)地不同而對產(chǎn)品的最終性能產(chǎn)生影響，所以我們建議您能自己進行檢驗并做出正確評價，從而得到您所需的最終生產(chǎn)配方。如需調(diào)整配方或其它技術要求可咨詢工程師，我們無償為您服務。膩子膠粉_可再分散乳膠粉_抹面/抗裂/保溫砂漿膠粉是北京萬圖明科技有限公司的優(yōu)質(zhì)產(chǎn)品。我公司可優(yōu)化配方。歡迎來電咨詢，聯(lián)系電話：13520382660。S6I膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
